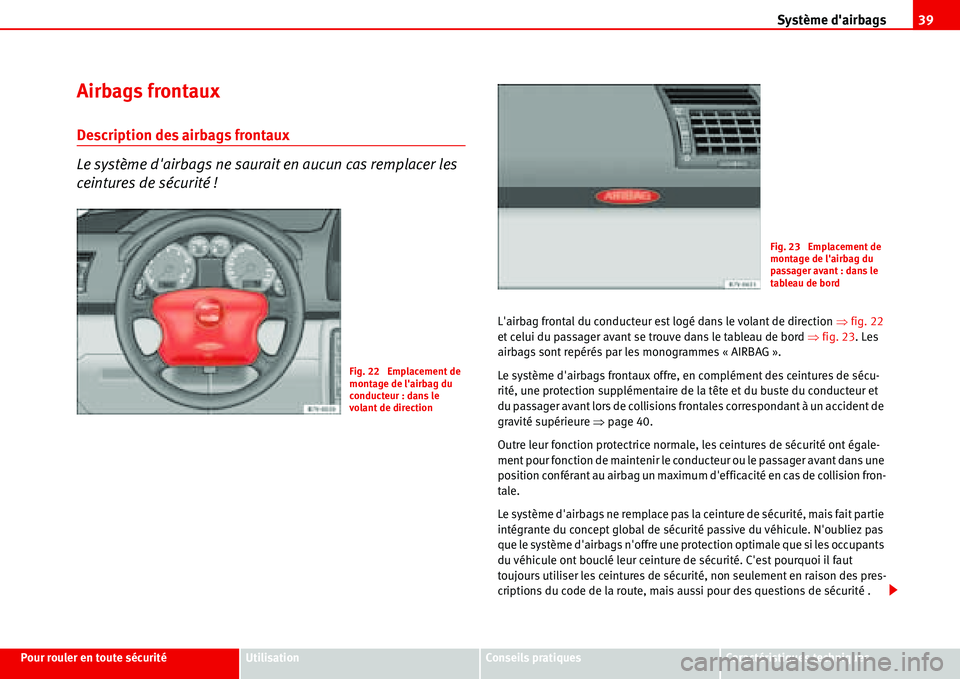

Système d'airbags39
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Airbags frontaux
Description des airbags frontaux
Le système d'airbags ne saurait en aucun cas remplacer les
ceintures de sécurité !
L'airbag frontal du conducteur est logé dans le volant de direction Ÿfig. 22
et celui du passager avant se trouve dans le tableau de bord Ÿfig. 23. Les
airbags sont repérés par les monogrammes « AIRBAG ».
Le système d'airbags frontaux offre, en complément des ceintures de sécu-
rité, une protection supplémentaire de la tête et du buste du conducteur et
du passager avant lors de collisions frontales correspondant à un accident de
gravité supérieure Ÿpage 40.
Outre leur fonction protectrice normale, les ceintures de sécurité ont égale-
ment pour fonction de maintenir le conducteur ou le passager avant dans une
position conférant au airbag un maximum d'efficacité en cas de collision fron-
tale.
Le système d'airbags ne remplace pas la ceinture de sécurité, mais fait partie
intégrante du concept global de sécurité passive du véhicule. N'oubliez pas
que le système d'airbags n'offre une protection optimale que si les occupants
du véhicule ont bouclé leur ceinture de sécurité. C'est pourquoi il faut
toujours utiliser les ceintures de sécurité, non seulement en raison des pres-
criptions du code de la route, mais aussi pour des questions de sécurité .
Fig. 22 Emplacement de
montage de l'airbag du
conducteur : dans le
volant de direction
Fig. 23 Emplacement de
montage de l'airbag du
passager avant : dans le
tableau de bord
Page 42 of 317

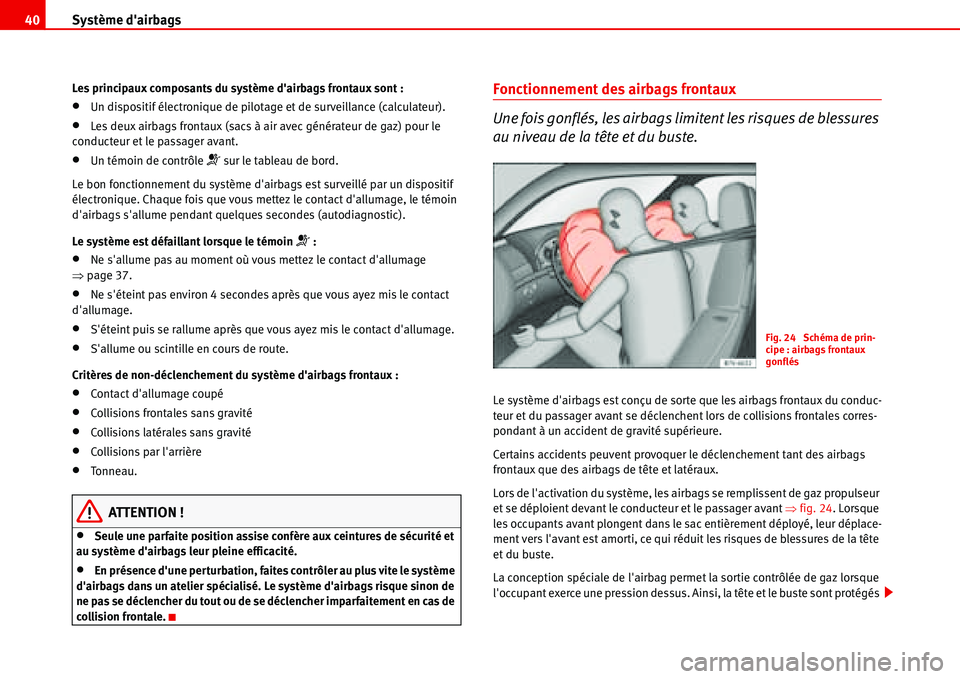

Système d'airbags 40
Les principaux composants du système d'airbags frontaux sont :
•Un dispositif électronique de pilotage et de surveillance (calculateur).
•Les deux airbags frontaux (sacs à air avec générateur de gaz) pour le
conducteur et le passager avant.
•Un témoin de contrôle T sur le tableau de bord.
Le bon fonctionnement du système d'airbags est surveillé par un dispositif
électronique. Chaque fois que vous mettez le contact d'allumage, le témoin
d'airbags s'allume pendant quelques secondes (autodiagnostic).
Le système est défaillant lorsque le témoin
T:
•Ne s'allume pas au moment où vous mettez le contact d'allumage
Ÿpage 37.
•Ne s'éteint pas environ 4 secondes après que vous ayez mis le contact
d'allumage.
•S'éteint puis se rallume après que vous ayez mis le contact d'allumage.
•S'allume ou scintille en cours de route.
Critères de non-déclenchement du système d'airbags frontaux :
•Contact d'allumage coupé
•Collisions frontales sans gravité
•Collisions latérales sans gravité
•Collisions par l'arrière
•To n n ea u .
ATTENTION !
•Seule une parfaite position assise confère aux ceintures de sécurité et
au système d'airbags leur pleine efficacité.
•En présence d'une perturbation, faites contrôler au plus vite le système
d'airbags dans un atelier spécialisé. Le système d'airbags risque sinon de
ne pas se déclencher du tout ou de se déclencher imparfaitement en cas de
collision frontale.
Fonctionnement des airbags frontaux
Une fois gonflés, les airbags limitent les risques de blessures
au niveau de la tête et du buste.
Le système d'airbags est conçu de sorte que les airbags frontaux du conduc-
teur et du passager avant se déclenchent lors de collisions frontales corres-
pondant à un accident de gravité supérieure.
Certains accidents peuvent provoquer le déclenchement tant des airbags
frontaux que des airbags de tête et latéraux.
Lors de l'activation du système, les airbags se remplissent de gaz propulseur
et se déploient devant le conducteur et le passager avant Ÿfig. 24. Lorsque
les occupants avant plongent dans le sac entièrement déployé, leur déplace-
ment vers l'avant est amorti, ce qui réduit les risques de blessures de la tête
et du buste.
La conception spéciale de l'airbag permet la sortie contrôlée de gaz lorsque
l'occupant exerce une pression dessus. Ainsi, la tête et le buste sont protégés
Fig. 24 Schéma de prin-
cipe : airbags frontaux
gonflés
Page 43 of 317

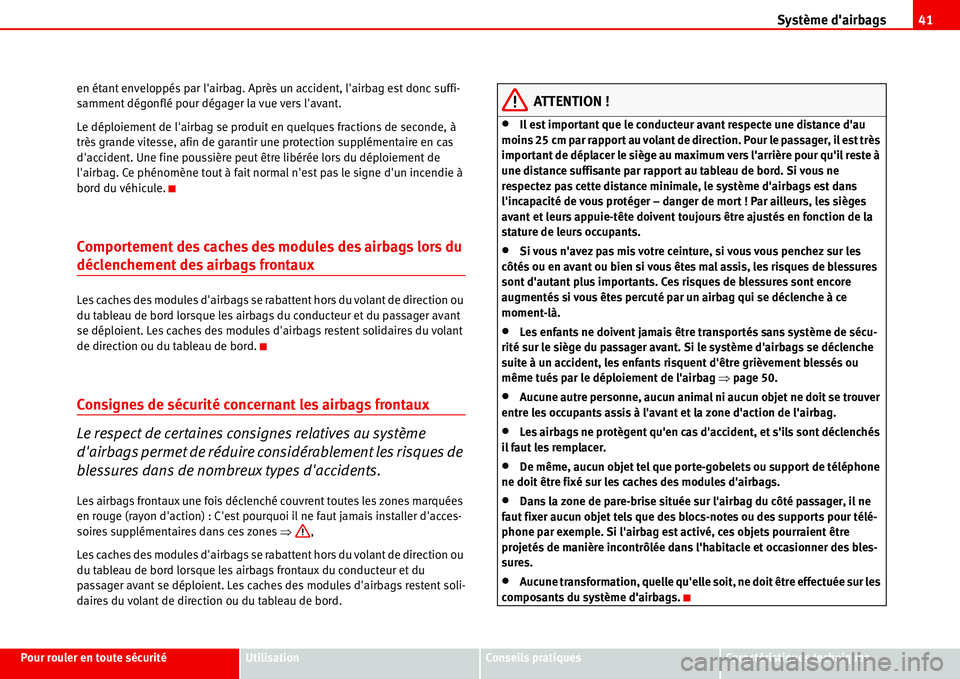

Système d'airbags41
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques en étant enveloppés par l'airbag. Après un accident, l'airbag est donc suffi-
samment dégonflé pour dégager la vue vers l'avant.
Le déploiement de l'airbag se produit en quelques fractions de seconde, à
très grande vitesse, afin de garantir une protection supplémentaire en cas
d'accident. Une fine poussière peut être libérée lors du déploiement de
l'airbag. Ce phénomène tout à fait normal n'est pas le signe d'un incendie à
bord du véhicule.
Comportement des caches des modules des airbags lors du
déclenchement des airbags frontaux
Les caches des modules d'airbags se rabattent hors du volant de direction ou
du tableau de bord lorsque les airbags du conducteur et du passager avant
se déploient. Les caches des modules d'airbags restent solidaires du volant
de direction ou du tableau de bord.
Consignes de sécurité concernant les airbags frontaux
Le respect de certaines consignes relatives au système
d'airbags permet de réduire considérablement les risques de
blessures dans de nombreux types d'accidents.
Les airbags frontaux une fois déclenché couvrent toutes les zones marquées
en rouge (rayon d'action) : C'est pourquoi il ne faut jamais installer d'acces-
soires supplémentaires dans ces zones Ÿ,
Les caches des modules d'airbags se rabattent hors du volant de direction ou
du tableau de bord lorsque les airbags frontaux du conducteur et du
passager avant se déploient. Les caches des modules d'airbags restent soli-
daires du volant de direction ou du tableau de bord.
ATTENTION !
•Il est important que le conducteur avant respecte une distance d'au
moins 25 cm par rapport au volant de direction. Pour le passager, il est très
important de déplacer le siège au maximum vers l'arrière pour qu'il reste à
une distance suffisante par rapport au tableau de bord. Si vous ne
respectez pas cette distance minimale, le système d'airbags est dans
l'incapacité de vous protéger – danger de mort ! Par ailleurs, les sièges
avant et leurs appuie-tête doivent toujours être ajustés en fonction de la
stature de leurs occupants.
•Si vous n'avez pas mis votre ceinture, si vous vous penchez sur les
côtés ou en avant ou bien si vous êtes mal assis, les risques de blessures
sont d'autant plus importants. Ces risques de blessures sont encore
augmentés si vous êtes percuté par un airbag qui se déclenche à ce
moment-là.
•Les enfants ne doivent jamais être transportés sans système de sécu-
rité sur le siège du passager avant. Si le système d'airbags se déclenche
suite à un accident, les enfants risquent d'être grièvement blessés ou
même tués par le déploiement de l'airbag Ÿpage 50.
•Aucune autre personne, aucun animal ni aucun objet ne doit se trouver
entre les occupants assis à l'avant et la zone d'action de l'airbag.
•Les airbags ne protègent qu'en cas d'accident, et s'ils sont déclenchés
il faut les remplacer.
•De même, aucun objet tel que porte-gobelets ou support de téléphone
ne doit être fixé sur les caches des modules d'airbags.
•Dans la zone de pare-brise située sur l'airbag du côté passager, il ne
faut fixer aucun objet tels que des blocs-notes ou des supports pour télé-
phone par exemple. Si l'airbag est activé, ces objets pourraient être
projetés de manière incontrôlée dans l'habitacle et occasionner des bles-
sures.
•Aucune transformation, quelle qu'elle soit, ne doit être effectuée sur les
composants du système d'airbags.
Page 44 of 317

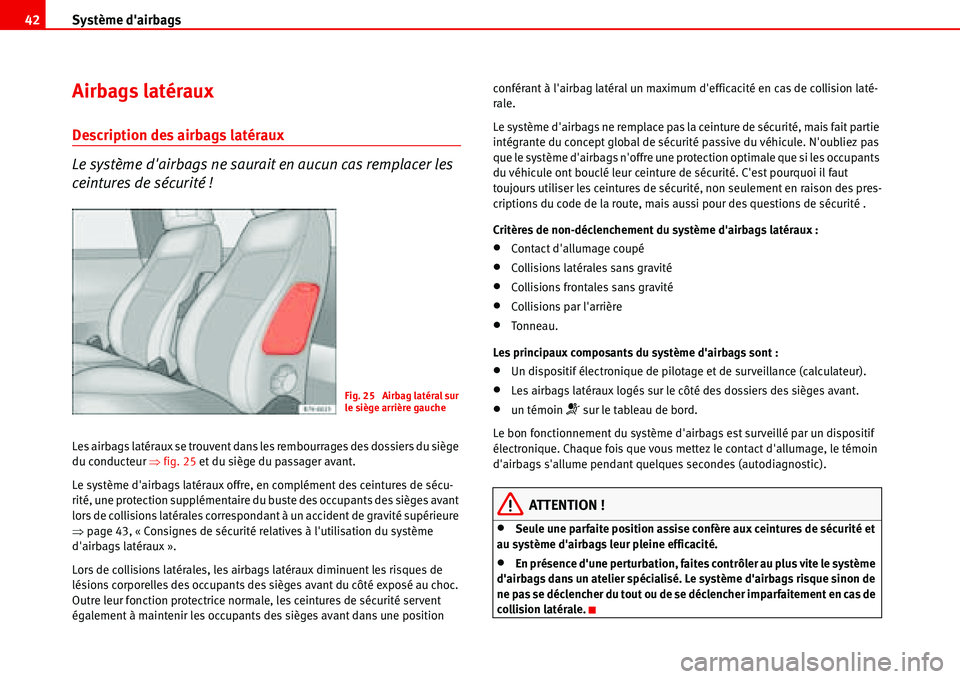

Système d'airbags 42
Airbags latéraux
Description des airbags latéraux
Le système d'airbags ne saurait en aucun cas remplacer les
ceintures de sécurité !
Les airbags latéraux se trouvent dans les rembourrages des dossiers du siège
du conducteur Ÿfig. 25 et du siège du passager avant.
Le système d'airbags latéraux offre, en complément des ceintures de sécu-
rité, une protection supplémentaire du buste des occupants des sièges avant
lors de collisions latérales correspondant à un accident de gravité supérieure
Ÿpage 43, « Consignes de sécurité relatives à l'utilisation du système
d'airbags latéraux ».
Lors de collisions latérales, les airbags latéraux diminuent les risques de
lésions corporelles des occupants des sièges avant du côté exposé au choc.
Outre leur fonction protectrice normale, les ceintures de sécurité servent
également à maintenir les occupants des sièges avant dans une position conférant à l'airbag latéral un maximum d'efficacité en cas de collision laté-
rale.
Le système d'airbags ne remplace pas la ceinture de sécurité, mais fait partie
intégrante du concept global de sécurité passive du véhicule. N'oubliez pas
que le système d'airbags n'offre une protection optimale que si les occupants
du véhicule ont bouclé leur ceinture de sécurité. C'est pourquoi il faut
toujours utiliser les ceintures de sécurité, non seulement en raison des pres-
criptions du code de la route, mais aussi pour des questions de sécurité .
Critères de non-déclenchement du système d'airbags latéraux :
•Contact d'allumage coupé
•Collisions latérales sans gravité
•Collisions frontales sans gravité
•Collisions par l'arrière
•Tonneau.
Les principaux composants du système d'airbags sont :
•Un dispositif électronique de pilotage et de surveillance (calculateur).
•Les airbags latéraux logés sur le côté des dossiers des sièges avant.
•un témoin T sur le tableau de bord.
Le bon fonctionnement du système d'airbags est surveillé par un dispositif
électronique. Chaque fois que vous mettez le contact d'allumage, le témoin
d'airbags s'allume pendant quelques secondes (autodiagnostic).
ATTENTION !
•Seule une parfaite position assise confère aux ceintures de sécurité et
au système d'airbags leur pleine efficacité.
•En présence d'une perturbation, faites contrôler au plus vite le système
d'airbags dans un atelier spécialisé. Le système d'airbags risque sinon de
ne pas se déclencher du tout ou de se déclencher imparfaitement en cas de
collision latérale.
Fig. 25 Airbag latéral sur
le siège arrière gauche
Page 45 of 317

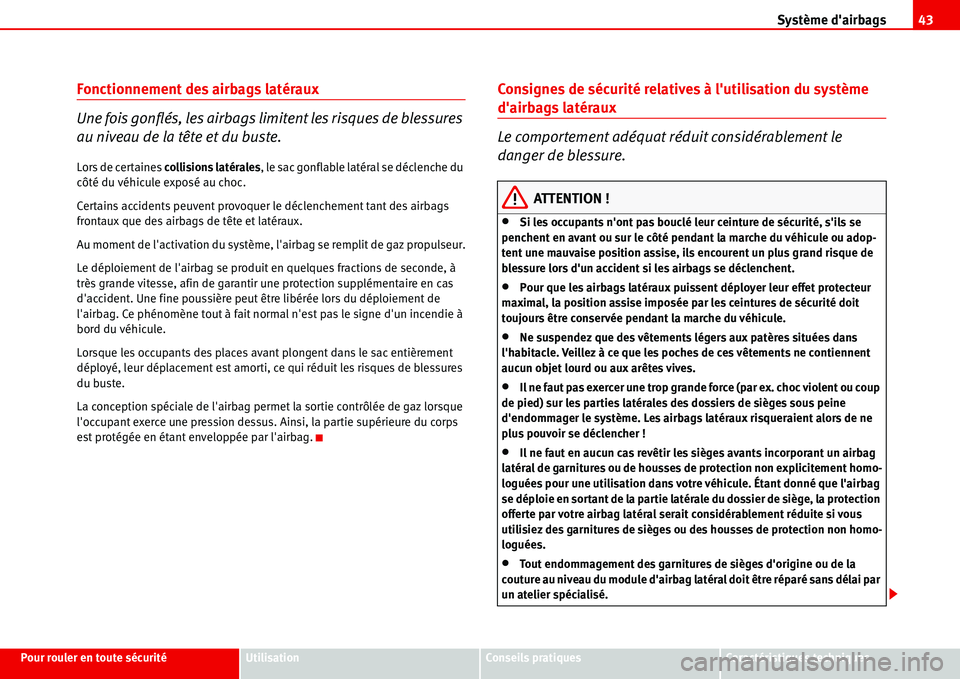

Système d'airbags43
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Fonctionnement des airbags latéraux
Une fois gonflés, les airbags limitent les risques de blessures
au niveau de la tête et du buste.
Lors de certaines collisions latérales, le sac gonflable latéral se déclenche du
côté du véhicule exposé au choc.
Certains accidents peuvent provoquer le déclenchement tant des airbags
frontaux que des airbags de tête et latéraux.
Au moment de l'activation du système, l'airbag se remplit de gaz propulseur.
Le déploiement de l'airbag se produit en quelques fractions de seconde, à
très grande vitesse, afin de garantir une protection supplémentaire en cas
d'accident. Une fine poussière peut être libérée lors du déploiement de
l'airbag. Ce phénomène tout à fait normal n'est pas le signe d'un incendie à
bord du véhicule.
Lorsque les occupants des places avant plongent dans le sac entièrement
déployé, leur déplacement est amorti, ce qui réduit les risques de blessures
du buste.
La conception spéciale de l'airbag permet la sortie contrôlée de gaz lorsque
l'occupant exerce une pression dessus. Ainsi, la partie supérieure du corps
est protégée en étant enveloppée par l'airbag.
Consignes de sécurité relatives à l'utilisation du système
d'airbags latéraux
Le comportement adéquat réduit considérablement le
danger de blessure.
ATTENTION !
•Si les occupants n'ont pas bouclé leur ceinture de sécurité, s'ils se
penchent en avant ou sur le côté pendant la marche du véhicule ou adop-
tent une mauvaise position assise, ils encourent un plus grand risque de
blessure lors d'un accident si les airbags se déclenchent.
•Pour que les airbags latéraux puissent déployer leur effet protecteur
maximal, la position assise imposée par les ceintures de sécurité doit
toujours être conservée pendant la marche du véhicule.
•Ne suspendez que des vêtements légers aux patères situées dans
l'habitacle. Veillez à ce que les poches de ces vêtements ne contiennent
aucun objet lourd ou aux arêtes vives.
•Il ne faut pas exercer une trop grande force (par ex. choc violent ou coup
de pied) sur les parties latérales des dossiers de sièges sous peine
d'endommager le système. Les airbags latéraux risqueraient alors de ne
plus pouvoir se déclencher !
•Il ne faut en aucun cas revêtir les sièges avants incorporant un airbag
latéral de garnitures ou de housses de protection non explicitement homo-
loguées pour une utilisation dans votre véhicule. Étant donné que l'airbag
se déploie en sortant de la partie latérale du dossier de siège, la protection
offerte par votre airbag latéral serait considérablement réduite si vous
utilisiez des garnitures de sièges ou des housses de protection non homo-
loguées.
•Tout endommagement des garnitures de sièges d'origine ou de la
couture au niveau du module d'airbag latéral doit être réparé sans délai par
un atelier spécialisé.
Page 46 of 317

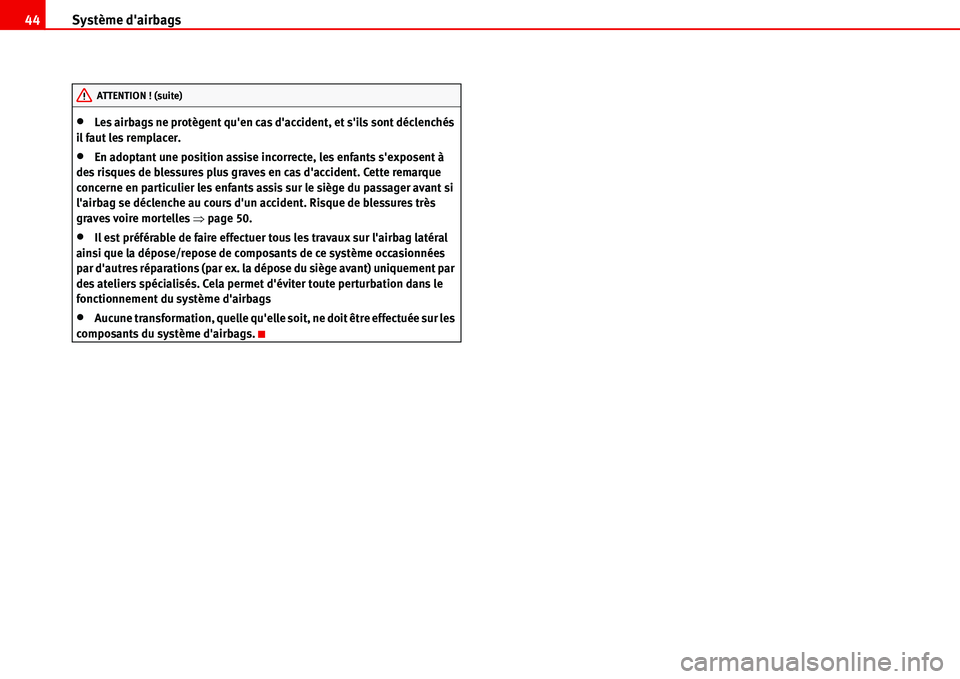

Système d'airbags 44
•Les airbags ne protègent qu'en cas d'accident, et s'ils sont déclenchés
il faut les remplacer.
•En adoptant une position assise incorrecte, les enfants s'exposent à
des risques de blessures plus graves en cas d'accident. Cette remarque
concerne en particulier les enfants assis sur le siège du passager avant si
l'airbag se déclenche au cours d'un accident. Risque de blessures très
graves voire mortelles Ÿpage 50.
•Il est préférable de faire effectuer tous les travaux sur l'airbag latéral
ainsi que la dépose/repose de composants de ce système occasionnées
par d'autres réparations (par ex. la dépose du siège avant) uniquement par
des ateliers spécialisés. Cela permet d'éviter toute perturbation dans le
fonctionnement du système d'airbags
•Aucune transformation, quelle qu'elle soit, ne doit être effectuée sur les
composants du système d'airbags.
ATTENTION ! (suite)
Page 47 of 317

Système d'airbags45
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

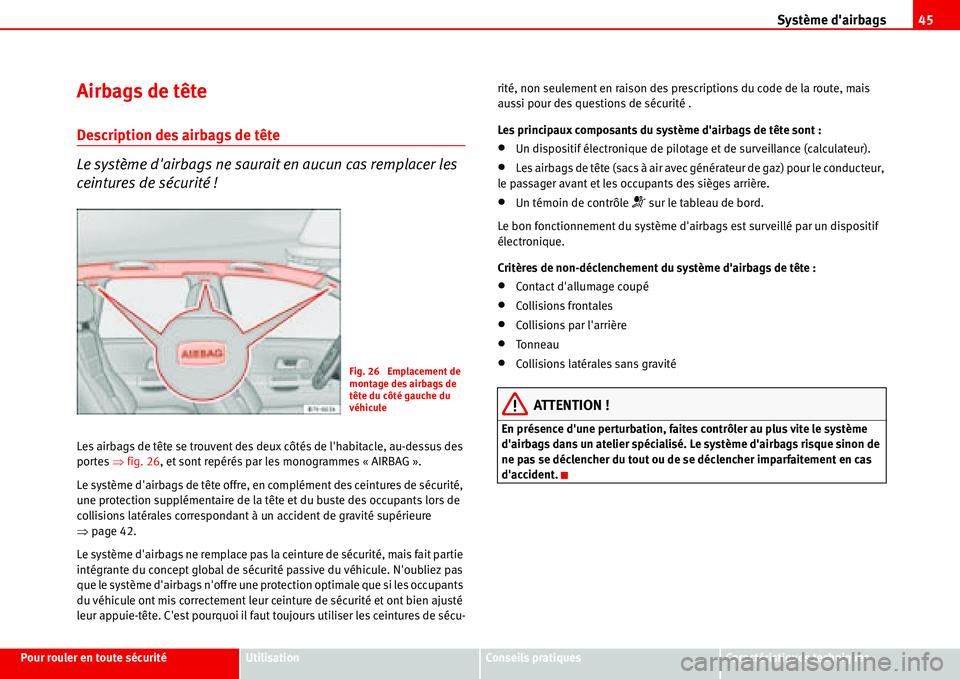

Airbags de tête
Description des airbags de tête
Le système d'airbags ne saurait en aucun cas remplacer les
ceintures de sécurité !
Les airbags de tête se trouvent des deux côtés de l'habitacle, au-dessus des
portes Ÿfig. 26, et sont repérés par les monogrammes « AIRBAG ».
Le système d'airbags de tête offre, en complément des ceintures de sécurité,
une protection supplémentaire de la tête et du buste des occupants lors de
collisions latérales correspondant à un accident de gravité supérieure
Ÿpage 42.
Le système d'airbags ne remplace pas la ceinture de sécurité, mais fait partie
intégrante du concept global de sécurité passive du véhicule. N'oubliez pas
que le système d'airbags n'offre une protection optimale que si les occupants
du véhicule ont mis correctement leur ceinture de sécurité et ont bien ajusté
leur appuie-tête. C'est pourquoi il faut toujours utiliser les ceintures de sécu-rité, non seulement en raison des prescriptions du code de la route, mais
aussi pour des questions de sécurité .
Les principaux composants du système d'airbags de tête sont :
•Un dispositif électronique de pilotage et de surveillance (calculateur).
•Les airbags de tête (sacs à air avec générateur de gaz) pour le conducteur,
le passager avant et les occupants des sièges arrière.
•Un témoin de contrôle T sur le tableau de bord.
Le bon fonctionnement du système d'airbags est surveillé par un dispositif
électronique.
Critères de non-déclenchement du système d'airbags de tête :
•Contact d'allumage coupé
•Collisions frontales
•Collisions par l'arrière
•To n n ea u
•Collisions latérales sans gravité
ATTENTION !
En présence d'une perturbation, faites contrôler au plus vite le système
d'airbags dans un atelier spécialisé. Le système d'airbags risque sinon de
ne pas se déclencher du tout ou de se déclencher imparfaitement en cas
d'accident.
Fig. 26 Emplacement de
montage des airbags de
tête du côté gauche du
véhicule
Page 48 of 317

Système d'airbags 46

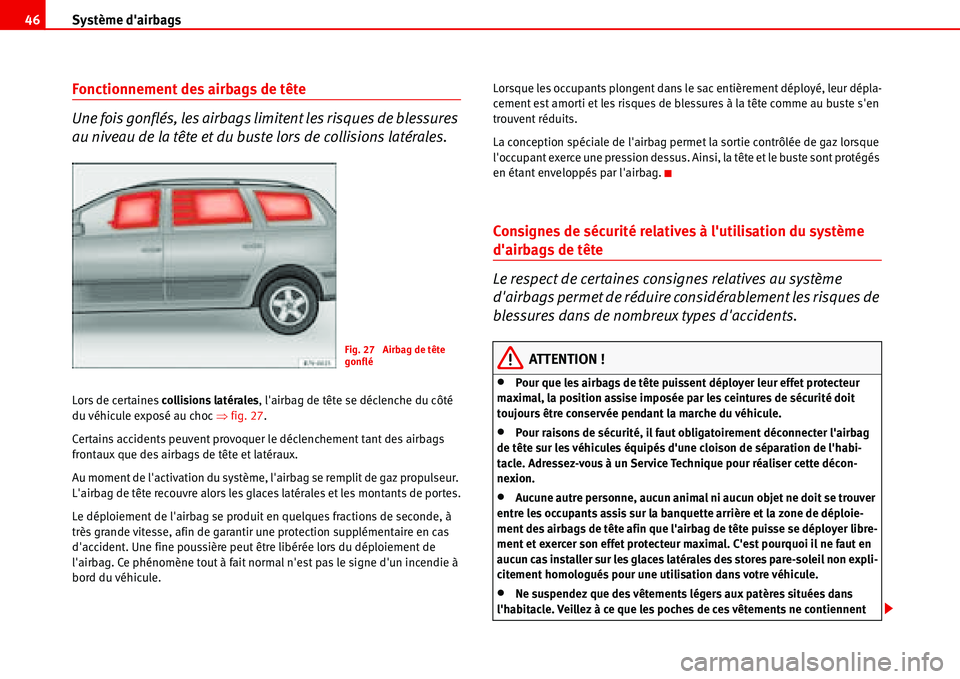

Fonctionnement des airbags de tête
Une fois gonflés, les airbags limitent les risques de blessures
au niveau de la tête et du buste lors de collisions latérales.
Lors de certaines collisions latérales, l'airbag de tête se déclenche du côté
du véhicule exposé au choc Ÿfig. 27.
Certains accidents peuvent provoquer le déclenchement tant des airbags
frontaux que des airbags de tête et latéraux.
Au moment de l'activation du système, l'airbag se remplit de gaz propulseur.
L'airbag de tête recouvre alors les glaces latérales et les montants de portes.
Le déploiement de l'airbag se produit en quelques fractions de seconde, à
très grande vitesse, afin de garantir une protection supplémentaire en cas
d'accident. Une fine poussière peut être libérée lors du déploiement de
l'airbag. Ce phénomène tout à fait normal n'est pas le signe d'un incendie à
bord du véhicule.Lorsque les occupants plongent dans le sac entièrement déployé, leur dépla-
cement est amorti et les risques de blessures à la tête comme au buste s'en
trouvent réduits.
La conception spéciale de l'airbag permet la sortie contrôlée de gaz lorsque
l'occupant exerce une pression dessus. Ainsi, la tête et le buste sont protégés
en étant enveloppés par l'airbag.
Consignes de sécurité relatives à l'utilisation du système
d'airbags de tête
Le respect de certaines consignes relatives au système
d'airbags permet de réduire considérablement les risques de
blessures dans de nombreux types d'accidents.
ATTENTION !
•Pour que les airbags de tête puissent déployer leur effet protecteur
maximal, la position assise imposée par les ceintures de sécurité doit
toujours être conservée pendant la marche du véhicule.
•Pour raisons de sécurité, il faut obligatoirement déconnecter l'airbag
de tête sur les véhicules équipés d'une cloison de séparation de l'habi-
tacle. Adressez-vous à un Service Technique pour réaliser cette décon-
nexion.
•Aucune autre personne, aucun animal ni aucun objet ne doit se trouver
entre les occupants assis sur la banquette arrière et la zone de déploie-
ment des airbags de tête afin que l'airbag de tête puisse se déployer libre-
ment et exercer son effet protecteur maximal. C'est pourquoi il ne faut en
aucun cas installer sur les glaces latérales des stores pare-soleil non expli-
citement homologués pour une utilisation dans votre véhicule.
•Ne suspendez que des vêtements légers aux patères situées dans
l'habitacle. Veillez à ce que les poches de ces vêtements ne contiennent
Fig. 27 Airbag de tête
gonflé
Page 49 of 317

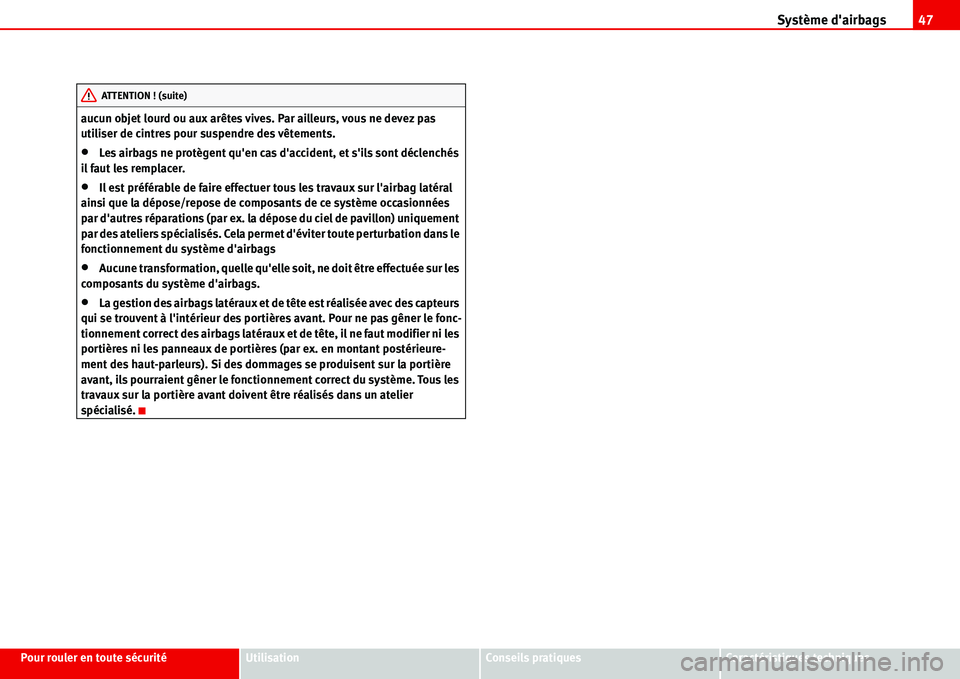

Système d'airbags47
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques aucun objet lourd ou aux arêtes vives. Par ailleurs, vous ne devez pas
utiliser de cintres pour suspendre des vêtements.
•Les airbags ne protègent qu'en cas d'accident, et s'ils sont déclenchés
il faut les remplacer.
•Il est préférable de faire effectuer tous les travaux sur l'airbag latéral
ainsi que la dépose/repose de composants de ce système occasionnées
par d'autres réparations (par ex. la dépose du ciel de pavillon) uniquement
par des ateliers spécialisés. Cela permet d'éviter toute perturbation dans le
fonctionnement du système d'airbags
•Aucune transformation, quelle qu'elle soit, ne doit être effectuée sur les
composants du système d'airbags.
•La gestion des airbags latéraux et de tête est réalisée avec des capteurs
qui se trouvent à l'intérieur des portières avant. Pour ne pas gêner le fonc-
tionnement correct des airbags latéraux et de tête, il ne faut modifier ni les
portières ni les panneaux de portières (par ex. en montant postérieure-
ment des haut-parleurs). Si des dommages se produisent sur la portière
avant, ils pourraient gêner le fonctionnement correct du système. Tous les
travaux sur la portière avant doivent être réalisés dans un atelier
spécialisé.
ATTENTION ! (suite)
Page 50 of 317

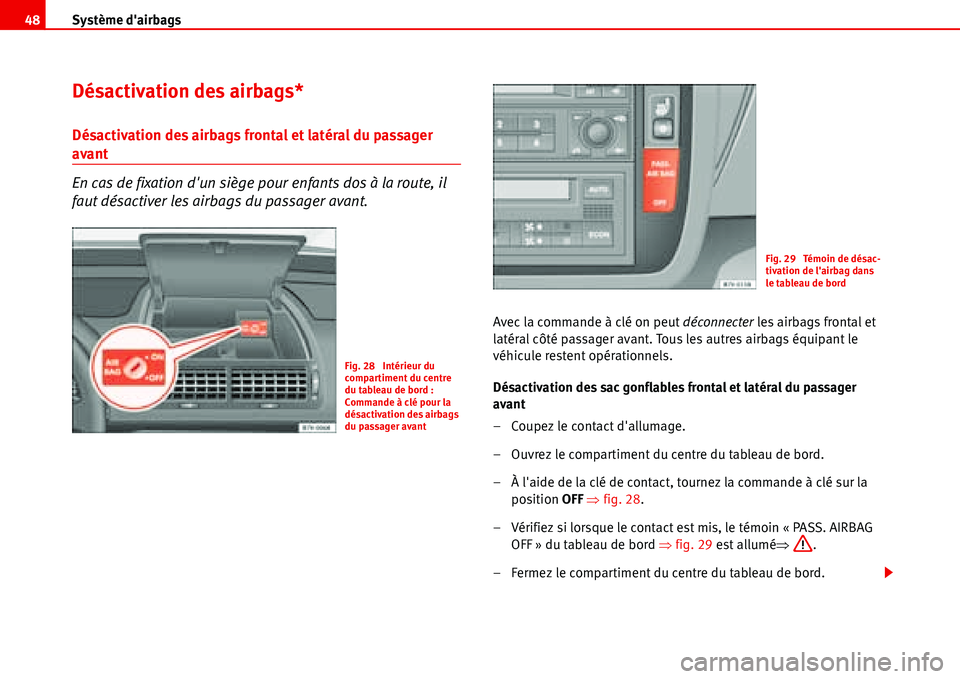

Système d'airbags 48
Désactivation des airbags*
Désactivation des airbags frontal et latéral du passager
avant
En cas de fixation d'un siège pour enfants dos à la route, il
faut désactiver les airbags du passager avant.
Avec la commande à clé on peut déconnecter les airbags frontal et
latéral côté passager avant. Tous les autres airbags équipant le
véhicule restent opérationnels.
Désactivation des sac gonflables frontal et latéral du passager
avant
– Coupez le contact d'allumage.
– Ouvrez le compartiment du centre du tableau de bord.
– À l'aide de la clé de contact, tournez la commande à clé sur la
position OFF Ÿfig. 28.
– Vérifiez si lorsque le contact est mis, le témoin « PASS. AIRBAG
OFF » du tableau de bord Ÿfig. 29 est allumé Ÿ.
– Fermez le compartiment du centre du tableau de bord.
Fig. 28 Intérieur du
compartiment du centre
du tableau de bord :
Commande à clé pour la
désactivation des airbags
du passager avant
Fig. 29 Témoin de désac-
tivation de l'airbag dans
le tableau de bord
